（来源：广州地铁设计研究院）

 GMDI

广州地铁设计研究院股份有限公司（SZ.003013）深耕工程测绘领域多年，拥有国家甲级测绘资质，业务覆盖多座城市，累计完成数百公里轨道交通线路测绘任务，以丰富的实战经验筑牢专业根基。近年来，依托无人机低空测绘技术的全新赋能，广州地铁设计研究院传统测绘能力实现数字化迭代升级，长期沉淀的技术优势不仅构成了核心竞争力，也正式开启了低空智慧测绘业务的全新发展阶段。

图源：自绘/无人机低空测绘巡线图

01

线路级数字孪生

测绘周期从数月级压缩至数天级

城市轨道交通线路带状地形图是规划、设计、施工、运维全周期不可或缺的基础数据。车站选址、隧道埋深、桥梁跨径等核心工程决策，均以地形图中的等高线、地物标识与坐标数据为核心依据。

传统测绘以人工地面测量为主：外业人员携带GNSS接收机沿线路步行作业，逐点采集地面坐标数据，单日作业推进仅数公里。遇山体、河涌、密集建成区等复杂环境，作业效率大幅下降，陡坡、军事管控区、私有厂区等区域更是无法开展实地测量。完成一条30公里线路的1:500地形图更新，从外业数据采集到内业成图，周期短则三个月，长则逾一年。在此期间，沿线地产开发、道路改扩建、管线迁改等城市建设持续推进，最终交付的图纸往往存在大量数据滞后问题。

无人机技术将测绘作业效率提升两个数量级。单次航飞即可同步产出DEM（数字高程模型）、DOM（数字正射影像图）、DLG（数字线划图）三类地理信息成果，避免重复作业，整体作业效率较传统模式提升3至4倍，综合成本降低50%-67%。该技术可覆盖山地、林地等人工难以通达的复杂地形，实现精准高效的数据采集。搭载RTK（实时动态定位）模块的测绘无人机，通过地面基准站或CORS网络进行实时差分修正，平面定位精度可达±2.5cm、高程精度可达±5cm，完全满足城市大比例尺测图的精度规范要求。

作业前，地面站软件根据线路走向与地形条件自动规划航线，设置75%-80%的航向重叠率以保障相邻影像具备充足的拼接重叠区域，设置60%-70%的旁向重叠率以避免航线间出现拍摄盲区。作业过程中，倾斜摄影系统同步从垂直及前后左右四个倾斜角度采集影像，每张影像均附带精准的地理坐标与三轴姿态角数据。航飞完成后，数千张影像通过云端建模平台自动完成空中三角测量加密、密集点云匹配、纹理映射三道工序，同步生成三类测绘成果：

一是数字正射影像图（DOM）：与地图坐标系精准配准的高分辨率俯瞰影像，像素分辨率可达2-3cm，可清晰识别地面细部特征。

二是实景三维模型：支持多角度旋转、缩放及空间量测的立体模型，可应用于规划汇报阶段的虚拟踏勘场景。

三是数字高程模型（DEM）：剔除建筑、植被等地表附着物后的纯地形数据，是土方量计算、排水系统设计的核心基础数据。

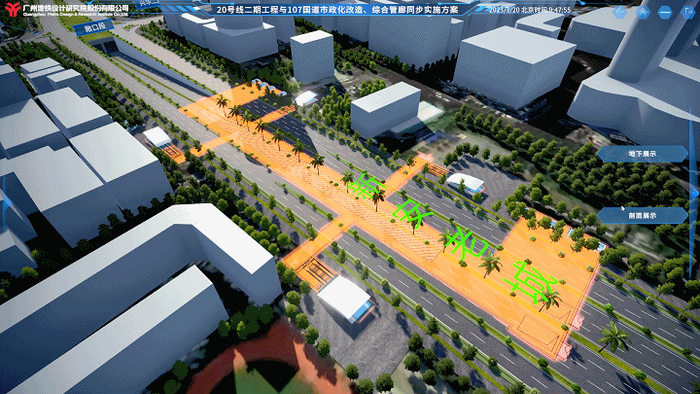

图源：自绘/三维实景模型

传统模式下以月为单位的外业周期，如今可压缩至数天完成。原需十人团队耗时半年的工作量，现仅需两架无人机两天即可完成外业采集，三天内输出完整模型。这并非单纯的效率提升，而是让测绘更新频率得以匹配城市发展的变化节奏。当原本需一年完成的测绘更新可在一个月内落地，定期测绘便真正升级为常态化持续监测。

针对不同作业场景，可匹配差异化机型方案。翼展约2米的固定翼无人机续航时长可达2-3小时，单次航飞覆盖线路近百公里，适用于城际铁路等长距离带状地形扫描。多旋翼无人机机动性能优异，可在距建筑数米范围内悬停采集影像，获取毫米级细部数据，适用于枢纽车站、车辆段上盖等复杂立体空间的精细化建模。

图源：自绘/测绘多元数据融合

02

数据价值激活

从静态成果到动态监测

测绘的深层价值，并非单次数据采集的成果输出，而在于多周期持续采集基础上的自动化变化识别与分析。

针对同一线路，通过叠加不同周期的正射影像，AI算法可实现逐像素自动比对，精准识别并标注变化区域：针对新增违建，可自动计算建筑投影面积、层数及与轨道中心线的距离，并与规划红线进行合规性校验；针对路基沉降，可通过多期数字高程模型的差值分析，识别厘米级地面形变；针对边坡植被退化，可通过植被覆盖率变化研判滑坡风险演化趋势；针对保护区内违规物料堆放，可通过与历史影像的比对快速识别异常。

静态图纸仅能反映某一时刻的空间状态，而持续更新的时空数据资产可实现三重价值：一是变化检测，精准识别空间要素的实时动态；二是趋势分析，量化评估变化速率与演化方向；三是风险预测，提前研判需重点干预的风险点位。

图源：自绘/让数据直观地“活”起来

该能力可为轨道交通运营单位创造直接、可量化的安全价值。轨道交通沿线的诸多安全隐患具有渐进累积特征，如边坡毫米级年位移、排水沟逐年淤积、保护区外围建筑逐步逼近规划红线等，风险并非瞬时爆发。在年更的测绘频率下，此类渐变隐患难以被及时察觉，往往在极端天气引发事故后才得以暴露。当更新频率从年级压缩至月度甚至周度，安全管理的精细化程度将实现质的提升，工程管理部门可在边坡位移速率异常时提前启动加固作业，实现风险前置管控，而非事故发生后的被动抢修。

这正是广州地铁设计研究院布局低空测绘的核心战略逻辑：已积累的数百公里线路测绘数据，是构建时空数据资产体系的核心基底。每新增一条线路的全量时空数据，都将进一步优化AI变化检测模型的识别精度，持续丰富数据资产维度、提升数据应用价值——既可反哺自身设计咨询业务，支撑更精准的线路选型、更可靠的地质研判，也可为外部业主提供常态化的城市基础设施健康监测服务。

下一篇，也是本系列收官之作，把镜头从工程现场转向城市治理——看无人机如何从工程师手中的专业工具，变成城市管理者手中的常态化巡查利器。从建筑工地的安全管控，到城中村天台的积水消杀——两个场景，同一个答案：让「发现」和「处置」之间的所有环节，都在空中完成。
